BIOS内部结构分析

对于台式机的BIOS,可以用相应的BIOS编辑工具将BIOS展开分析。

1.AWARD BIOS,后缀名为.BIN 结尾,以R241PTV8.bin为例,修改工具为CBROM

将CBROM.EXE 和r241ptv8.bin文件放在同一目录,在开始>运行里面输入 CMD 回车,打开WINDOWS 下的DOS窗口。

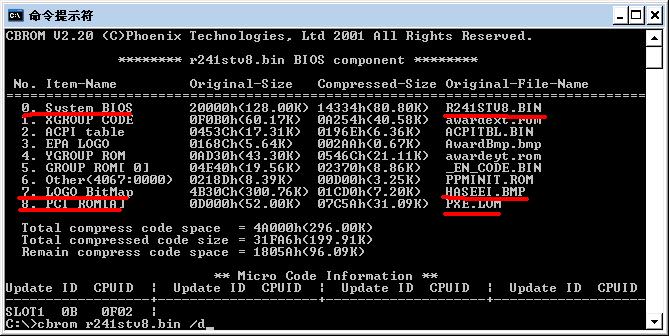

运行cbrom r241ptv8.bin /d 注意中间的空格,获得更多命令 可以运行 cbrom /?

BIOS 由相关的模块组成,常用的是System Bios 和LOGO bitmap 和PCI ROM 模块。

System bios 是核心BIOS,决定对CPU的支持等基本功能。

LOGO bitmap 是开机画面的图形文件hasee.bmp模块

PCI ROM 是网络启动PXE模块,RAID磁盘镜像等模块的集合,由于这个主板是没有集成显卡和RAID功能,只有无盘PXE的PXE.ROM 模块。

VGA ROM 是集成显卡的VBIOS 模块。

通过该工具提供的,extract,release,添加等功能,可以自定义LOGO,增加无盘启动功能,更新集成显卡的BIOS。

如cbrom r241ptv8.bin /pci extract 可以将PCI模块里面的上述模块所示的文件pxe.rom提取出来。

cbrom r241ptv8.bin /pci release 可以将PCI模块里面的上述模块所示的文件pxe.rom删除,释放空间。

cbrom r241ptv8.bin /pci XXX.ROM 可以添加无盘PXE模块,XXX.ROM 新的无盘PXE模块文件名。

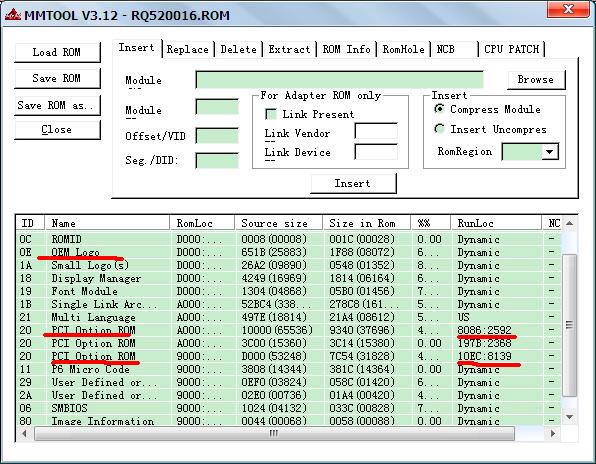

2.AMI bios,BIOS文件一般以.ROM 结尾,使用工具MMTOOL,以RQ520016.ROM 为例。

选择Load ROM ,打开BIOS文件,常用的模块有

OEM LOGO,为BIOS开机LOGO图片

PCI Option ROM 对应8086:2592 为INTEL 集成显卡的VGA的BIOS。

PCI Option ROM 对应10EC:8139 为REALTEK 8139 网卡的无盘PXE模块。

可以通过上述的 insert(添加) replace(替换) delete(删除) extract(提取) 等功能实现 添加,替换,删除,提取 模块等功能。

注:8086和10EC 为分别授权给INTEL 和Realtek 的厂家标志,2592为INTEL 分配给915芯片组的设备代码。8139为Rea
